Le Centre Technique de l’Innovation Méca3D, plateforme d’ingénierie et de prototypage pluridisciplinaire, est en charge des transferts technologiques vers les entreprises, en conception, fabrication, contrôle qualité et fabrication additive.

Domaine d’activités :

  • Conception et fabrication mécanique

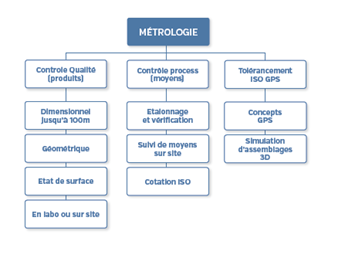

  • Métrologie et numérisation 3D (contrôle dimensionnel et géométrique, états de surface,  tolérancement ISO GPS)
  • Fabrication additive et optimisation topologique

Centre technique d’ingénierie et de prototypage pluridisciplinaire :

  • Accompagnement des projets de conception : machines spéciales, bancs d’essai ou produits mécatroniques,
  • Réalisation de la maquette numérique, du dossier de fabrication et prise en compte de l’industrialisation des produits,
  • Réalisation de prototypes mécaniques (usinage, impression 3D,  construction métallique, …) et électroniques,

Dimensionnement, validation des systèmes par simulation

Conception – Fabrication mécanique

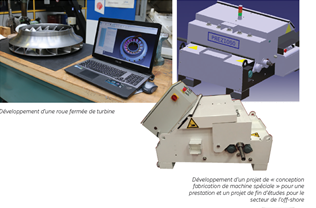

Turbine

  • FAO à partir du fichier numérique
  • Usinage machine 5 axes

Machine spéciale PREZIOSO

  • Etudes de conception à partir d’un POC
  • Maquette 3D, dossier de fabrication
  • Fabrication, montage, mise au point, essais

Conception – Fabrication additive :

Conception et réalisation d’un Banc de test du  compteur Linky pour Landys Gyr


Conception adaptée à la technologie
Pièces complexes peu coûteuses
Réalisation des pièces
Réalisation des pièces

Métrologie  – Numérisation 3D :

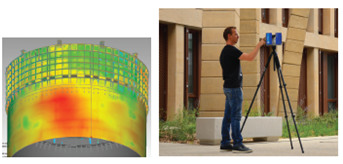

Acquisition au Scanner laser sur bras de mesure FARO

Rétro conception surfacique pour l’obtention de fichier CAO

Positionnement

Domaines d'activité
  • Généraliste
Je développe une idée
  • Niveau de maturité des idées : faible et moyen
  • Type de besoin : développement et amélioration
  • Item concerné : produit et service
  • Compétences : méthodes de créativité, recherche de soutiens et tests utilisateurs
Je définis mon produit
  • Type de besoin : accompagnement technique ponctuel, études de faisabilité et dossier technique complet
  • Compétences : bureau des méthodes (méthodes de fabrication), design produit, ergonomie et recherche et développement (CE, conception)
Je prototype
  • Maquette (tester les usages)
  • Maquette d'aspect (rendre les formes des objets)
  • Maquette numérique
  • Démonstrateur technologique (faire la preuve du concept technologique)
  • Prototype fonctionnel
  • Technologies : découpe en 2D, fabrication additive, tôlerie et mécano-soudure et usinage
  • Matières : métaux ferreux, métaux non-ferreux et polymères
Je lance une mini-série
  • Dans le champ d'intervention

Équipements

Détail de la technologie Équipement Détail des matières Commentaire Dimension max.
Fabrication additive Imprimante 3D ZCORP Plâtre infiltré cyanoacrylate Projection liant sur substrat 203x254x203
Fabrication additive Imprimante 3D PROJET Multijet printing Acrylate 298x185x203
Fabrication additive Imprimante 3D FORTUS ABS FDM 254x254x333
Fabrication additive Imprimante 3D FORMLABS SLA Imprimante résine 145x145x175
Fabrication additive Imprimante 3D DOOD PLA, ABS, semi flex, flex FDM 220x190x200
Fabrication mécanique Découpe laser SEI Acier, Aluminium, Cuivre, Inox Découpe laser SEI avec laser fibré 1000W 1200x900
Fabrication mécanique Découpe Jet d’eau FLOW Métal, polymère Découpe Jet d'eau FLOW WATERJET MACH100 1300x1300
Fabrication mécanique Centre usinage Tournage 4 axes SOMAB Métal, polymère Somab 350 Optimab avec axe C - CN Siemens 840D Diamètre Maxi 290mm / Entre Pointe 380mm / Longueur Usinable Z440mm
Fabrication mécanique Centre usinage Tournage 4 axes CAZENEUVE Métal, polymère Cazeneuve avec axe C (tournage/fraisage) - CN NUM 1060 Diamètre Maxi 400mm / Entre Pointe 400mm / Longueur Usinable Z570mm
Fabrication mécanique Centre usinage Tournage 3 axes SOMAB Métal, polymère Somab Transmab - CN NUM 1060 Diamètre Maxi 410mm / Entre Pointe 600mm / Longueur Usinable Z550mm
Fabrication mécanique Centre usinage Fraisage 5 axes HURON Métal, polymère Huron K2X 8 FIVE -CN 5Axes Siemens 840D X650/Y700/Z450
Fabrication mécanique Centre usinage Fraisage 4 axes HURON Métal, polymère Huron VX8 - CN Siemens 828D X820/Y510/Z510
Fabrication mécanique Centre usinage Fraisage 3 axes DMG Métal, polymère DMG DMC 635V 3 axes - Siemens 840D X635/Y510/Z460
